Stroj na řezání pro přesné 3D řezání v 5 osách
Linear CUBE se skládá z 5 os, včetně tří kartézských (X,Y,Z) a dvou polárních (B,C). Monolitická konstrukce s vestavěným laserovým zdrojem umožňuje rozhodně zkrátit dobu instalace a zároveň zaručuje maximální vyváženost optického vyrovnání.
Lineární motory os X a Y zajišťují vynikající dynamické vlastnosti spolu s velmi vysokou přesností. Motory pro rotační osy (B,C) jsou momentové a používají absolutní převodníky, již neexistují převody přenášející pohyb, protože přenos je přímý a tudíž přesnější a nevyžaduje žádné nástroje v případě otřesů. ± 180° rotace obou rotačních os. Rozměry stroje a jeho řezacího stolu mohou být až 12000 x 3000 x 1600mm

Tyto vlastnosti spolu s jednoduchostí a stabilitou optické dráhy směřují k vysoce optimalizovaným, opakovatelným a spolehlivým výsledkům.


Dynamika kapaliny řezné hlavy, navržená a vyrobená přímo ve společnosti Cutlite Penta, vede k vysokotlakým řezům při nižší spotřebě dusíku ve srovnání s konkurencí.


To vede k výrazné úspoře výrobních nákladů. To vše činí z laserového systému LME jeden z nejefektivnějších a nejspolehlivějších na trhu.

•  Pohon pomocí hřebenu a přesných bezkartáčových převodových motorů
•  Vynikající kvalita řezu s maximální rychlostí dělení
•  Nová generace CNC strojů v reálném čase s vysoce výkonnými řídicími cykly a jednoduchým a intuitivním dohledovým systémem Smart Manager 6 se systémem Windows 10.
•  Přímé řízení laseru pomocí PWM (Pulse Width Modulation)
•  AUTO-Focus řezací hlava s plně adaptivního zrcadla pro automatické nastavení ohniska.
•  Automatický Gas Assist Systém
•  Automatická výměna palet
•  Vláknový laserový zdroj s výkonem 2 000 W - 50 000 W
•  Rychlá a snadná instalace bez nutnosti speciálního základu
•  Rozměr laseru v 3D řezu 1000 x 1000mm až 3000 x 12000mm, osa Z až 1600mm

LASEROVÝ ZDROJ IPG CEE EU

Vláknové laserové zdroje poskytují rozsáhlou všestrannost a umožňují řezat různé typy kovů. Byl vyvinut jako jediný systém a lze jej spárovat s širokou škálou průměrů optických vláken. Charakteristickými znaky zdroje jsou vysoká účinnost, vynikající kvalita paprsku a nízká spotřeba energie. Zdroj je umístěn ve skříni NEMA 12, která je klimatizovaná a utěsněná, takže může pracovat i v těch nejnáročnějších podmínkách. Vysoká spolehlivost těchto zdrojů zajišťuje také mimořádně nízké náklady na údržbu

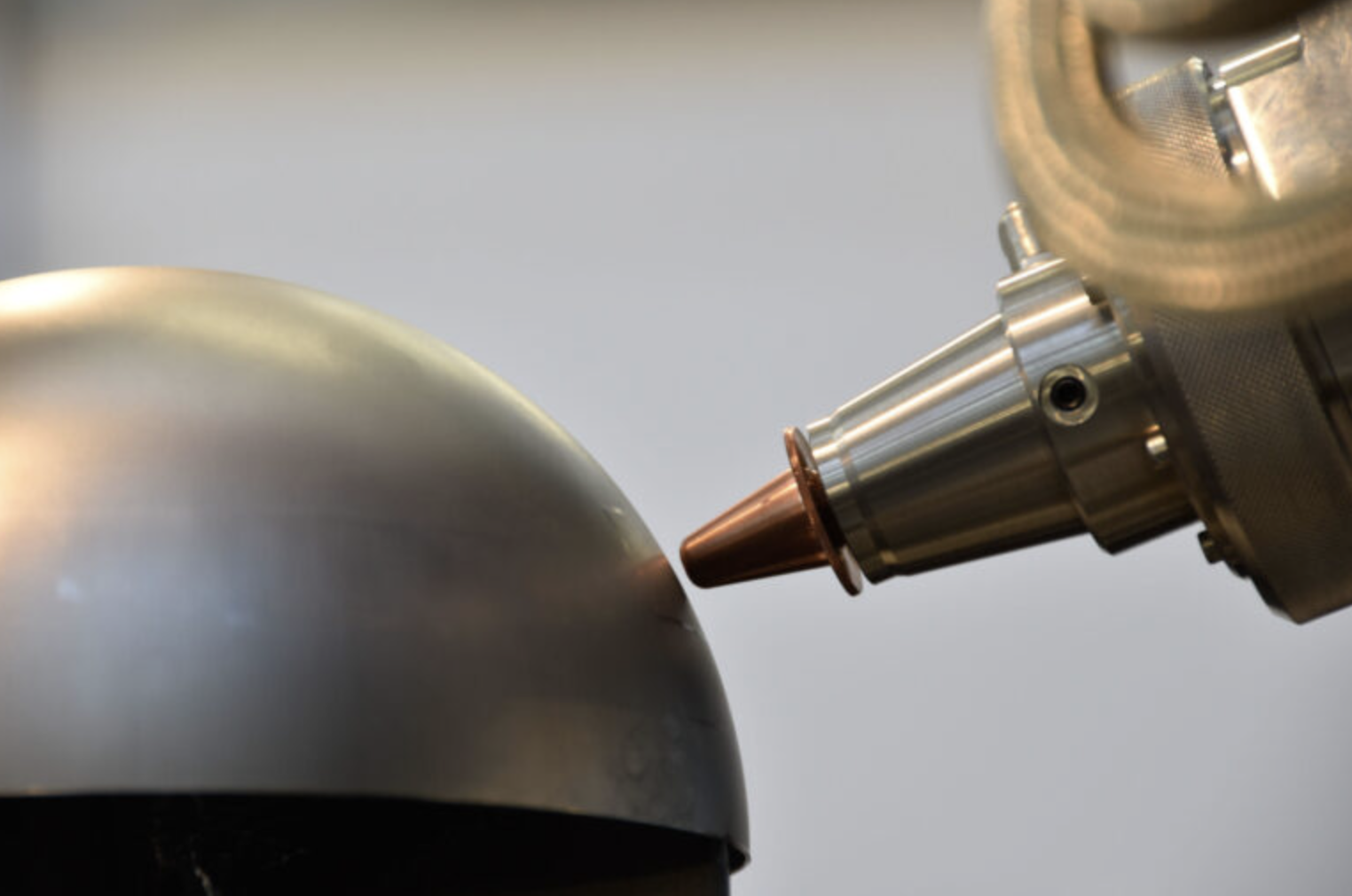

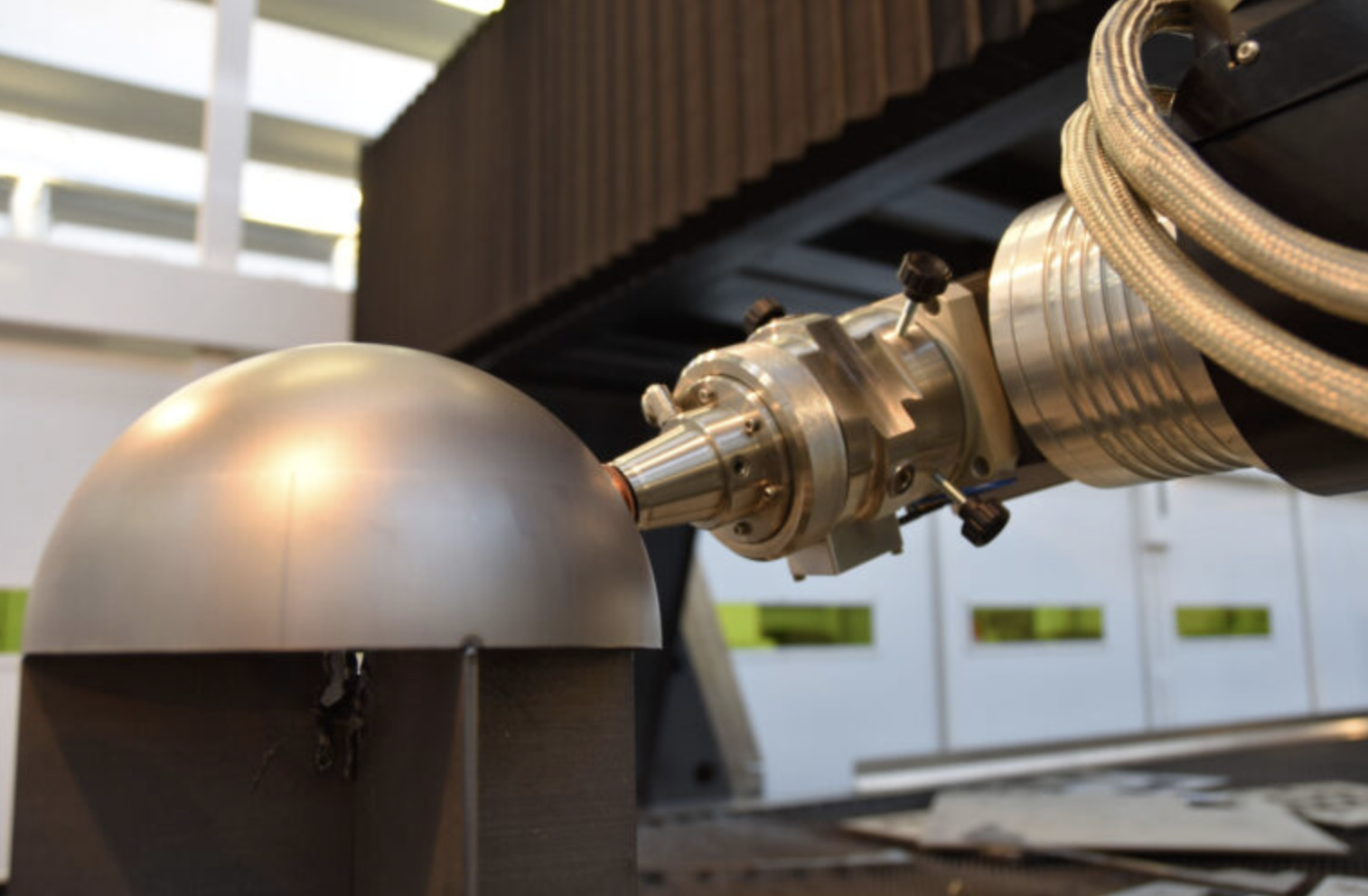

ŘEZACÍ HLAVA FIBER FIVE AXIS

K dispozici je pětiosá hlava, která umožňuje provádět operace těsnění a řezání úkosů na profilech, čímž se dokončí výrobní proces. Motory rotačních os (B, C) jsou duté a absolutní, již není převodovka přenášející pohyb, ale přenos je nyní přímý a přesnější bez nutnosti použití nástrojů v případě rázů, čímž je zaručena vynikající dynamika.

ŘÍDICÍ SYSTÉM A SERVOMOTORY

Smart Manager 6 byl vyvinut speciálně pro plné využití nových řezacích systémů. při zachování kompatibility s ostatními produkty Cutlite Penta.Vysokorychlostní řídicí modul zaručuje přímé zpracování signálu shromážděného snímačem na řezací hlavě bez nutnosti ošetření systémem PLC.Řezání expertní databáze vložena do rozhraní HMI

DESING RÁMU LASERU

Základní nosná konstrukce je vyrobena z pevné a odolné elektrolyticky svařované oceli, zatímco portálový mechanismus se skládá z lehkého, tuhého ocelového nosníku, který kompenzuje tepelnou roztažnost bez deformace. Tato konfigurace v kombinaci s numerickým řízením Cutlite Penta umožňuje bezkartáčovému motorovému systému s pohonem ozubeného kola dosáhnout vynikajícího dynamického výkonu.

• Elektricky svařovaná ocelová konstrukce

• Vysoký dynamický výkon

• Tepelná roztažnost bez deformace
