FIBER TUBE je výsledkem dlouholetých a konsolidovaných zkušeností společnosti CUTLITE PENTA v oblasti laserových strojů a představuje budoucnost laserové technologie aplikované na řezání kovových trubek. Systém FIBER TUBE je automatický obráběcí systém, který umožňuje získat hotový díl, doplněný o všechny potřebné řezné operace, v jediném obráběcím cyklu. Tento přístup představuje technologický a produktivní skok ve srovnání s tradičními metodami, které vyžadují několik kroků na různých obráběcích centrech, aby se následně provedlo požadované řezání, odstraňování otřepů, vrtání, ořezávání konců, blokování a speciální CNC obrábění. Toho je dosaženo díky rychlosti, kvalitě, přesnosti, flexibilitě a spolehlivosti laserové technologie. Systém umožňuje automatické obrábění kulatých, čtvercových, obdélníkových trubek a otevřených profilů.

Dynamika řezné hlavy navržené společností Cutlite Penta umožňuje provádět vysokotlaké řezání.řezání při nižší spotřebě dusíku než u konkurence. To se projevuje ve výrazné ekonomické úspoře při výrobě. Příklad: 20mm nerezová ocel - 15 barů dusíku

To vše dělá z laserového systému FIBER TUBE jeden z nejefektivnějších a nejspolehlivějších na trhu.

•  - Pohon pomocí hřebenu a přesných bezkartáčových převodových motorů
•  - Vynikající kvalita řezu s maximální rychlostí dělení
•  - Nová generace CNC strojů v reálném čase s vysoce výkonnými řídicími cykly a jednoduchým a intuitivním dohledovým systémem Smart Manager 6 se systémem Windows 10.
•  - Přímé řízení laseru pomocí PWM (Pulse Width Modulation)
•  - AUTO-Focus řezací hlava s plně adaptivního zrcadla pro automatické nastavení ohniska.
•  - Automatický Gas Assist Systém
•  - Automatická nakládání a vykládání profilů
•  - Vláknový laserový zdroj s výkonem 1 000 W - 4 000 W
•  - Automatické nakládání profilu o délcé až 12 000mm, a průměru trubky až 305mm ( jackel 220x220mm), síle stěny až 10mm
•  - Rychlá a snadná instalace bez nutnosti speciálního základu

 LASEROVÝ ZDROJ IPG YLS CEE EU

YLS-U Series od IPG byla vyvinuta speciálně pro aplikace, kde je velikost laserového systému kritická. Lasery YLS-U poskytují průměrný výkon až 50 kW v nejmenším rozměrem dostupném na trhu. Design YLS-U, který má stejné plnohodnotné rozhraní a bezpečnostní elektroniku jako nová generace vláknových laserů IPG, je optimalizován z hlediska ceny a výkonu. Lasery YLS-U lze snadno integrovat do řezacích strojů. Lasery jsou baleny v hermeticky uzavřených skříních s vnitřní sušičkou, což umožňuje použití laseru v nejdrsnějších výrobních prostředích.

ŘEZACÍ HLAVA FIBER PLUS EVO 3 AUTO-FOCUS

Řezací hlava EVO 3 je vybavena kapacitním snímačem. Systém Fiber TUBE používá řezací hlavu EVO 3 s auto-fokusem, která byla navržena výhradně naším oddělením R&D a vyrobena pomocí vysoce přesného mechanického inženýrství Cutlite Penta a je vybavena bezkontaktním kapacitním senzorem. Samotnou hlavu a zaostřovací čočky lze používat s laserem až o výkonu až 50 kW a tlakem 25 barů.

ŘÍDICÍ SYSTÉM A SERVOMOTORY

Smart Manager 6 byl vyvinut speciálně pro plné využití nových řezacích systémů. při zachování kompatibility s ostatními produkty Cutlite Penta.Vysokorychlostní řídicí modul zaručuje přímé zpracování signálu shromážděného snímačem na řezací hlavě bez nutnosti ošetření systémem PLC.Řezání expertní databáze vložena do rozhraní HMI

DESING RÁMU LASERU

Základní nosná konstrukce je vyrobena z pevné a odolné elektrolyticky svařované oceli, zatímco portálový mechanismus se skládá z lehkého, tuhého ocelového nosníku, který kompenzuje tepelnou roztažnost bez deformace. Tato konfigurace v kombinaci s numerickým řízením Cutlite Penta umožňuje bezkartáčovému motorovému systému s pohonem ozubeného kola dosáhnout vynikajícího dynamického výkonu.

VRTACÍ JEDNOTKA

Zařazení s šestipolohovou revolverovou věží rozšiřuje rozsah obrábění řady FIBER TUBE o vrtání, zahlubování, řezání závitů a další. které lze provádět na řezacím laseru přímo bez další manipulace s materiálem.

HLAVA PRO ŘEZÁNÍ POD ÚHLEM

Hlava navržená společností Cutlite Penta umožňuje tyto procesy provádět, aniž by byl narušen klasický plochý řez. Hlava, která je inovativně konstruovaná, zabírá velmi málo místa, je lehká a využívá stejné základny jako pro plochý řez, aniž by byla ohrožena jakákoli její technologická vlastnost. Umožňuje řež laserovým paprsek pod úhlem  ±45° v obou směrech řezu.

SMART WELD / SMART Size DETECTION / SMART Cleaning

Smart weld umožňuje zjistit polohu svarového švů (vnější i vnitřní) před vložením tyče do stroje, zatímco předchozí tyč je zpracováván, Tak aby kontrola proběhla a řez neprobíhal ve sváru pokud to není nutné.

Smart size detection kontroluje a opticky přeměřuje rozměr profilů.

Smart cleaning je jednotka která sbírá třísky při řezání uvnitř kruhových trubek tak aby nebyla nalepená strusková kulička uvnitř profilu.

AUTOMATICKÉ NAKLÁDÁNÍ PROFILŮ

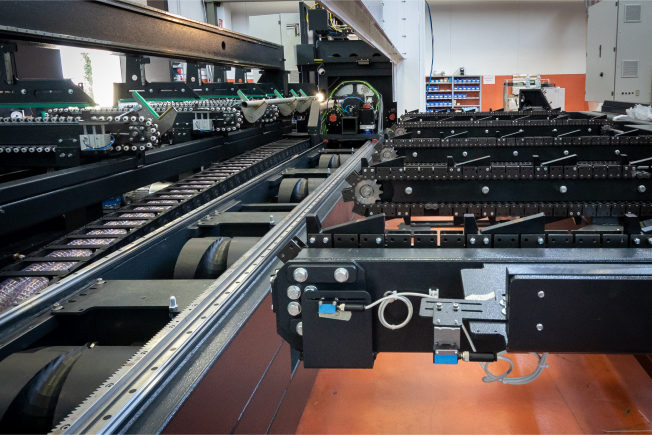

Krokový nakládací systém

Maximální kapacita 6 trubek o průměru ø 305 mm nebo maximální straně 220 mm
Automatické vkládání trubek od ø 20 mm do ø 305 mm.
Délka automatického nakládání od 1500 mm do 6500 mm, kterou lze na požádání zvětšit.
Posuvné plochy zcela pokryté plastovým materiálem, aby nedošlo k poškození a poškrábání choulostivých trubek.
Možnost montáže na straně obsluhy nebo na zadní straně.

Svazkový nakládací systém

Maximální zatížení 2000 kg / 4000 kg
Automatické nakládání trubek Ø 20 mm (**) max. ø 220 mm (**), které lze na požádání snížit
Automatická délka nakládky od 1200 mm do 6500 mm, kterou lze na požádání zvětšit.
Měření délky trubek před vložením do stroje
Posuvné plochy zcela pokryté plastovým materiálem, aby nedošlo k poškození a poškrábání choulostivých trubek.

• Elektricky svařovaná ocelová konstrukce

• Vysoký dynamický výkon

• Tepelná roztažnost bez deformace
