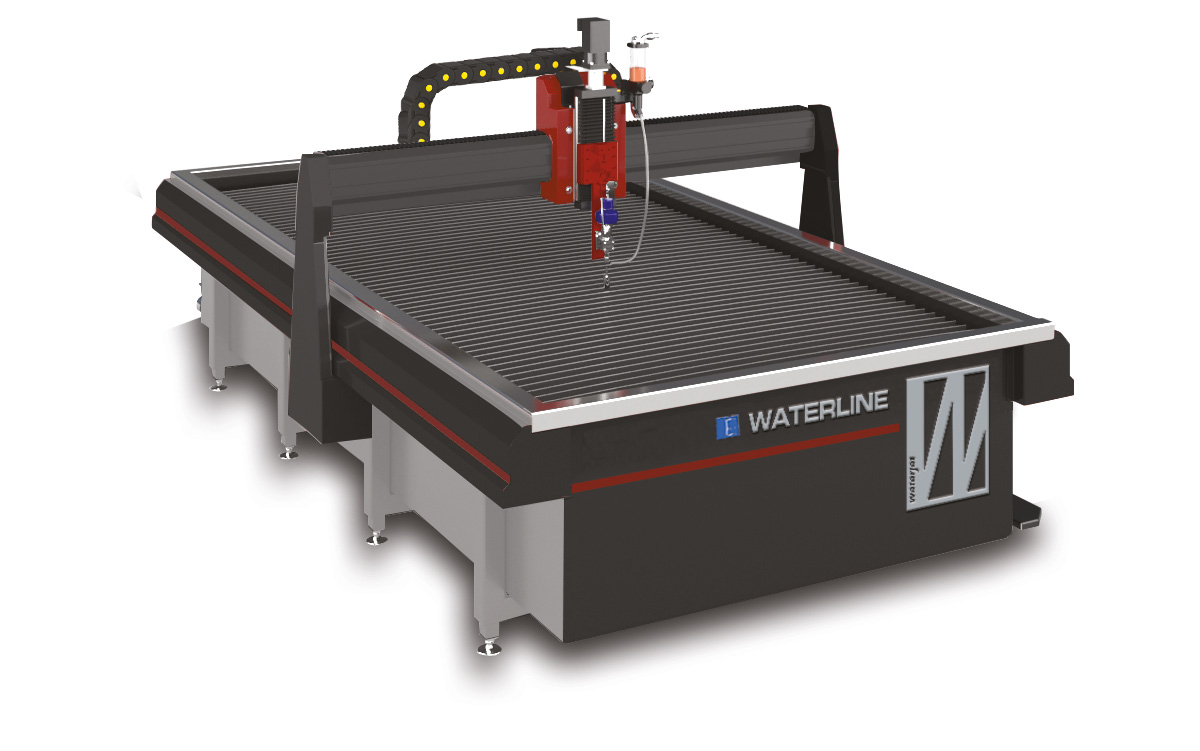

Systém WATERLINE je určen pro aplikace řezání pouze čistou vodou.
Široké spektrum portálových systémů řezání vodním paprskem, od základních NC variant až pokročilá CNC řešení. Všechny typy jsou nabízeny v 3, 4 nebo 5osém (případně Evolution 3D) provedení, s přesným a spolehlivým hřebenovým pohybovým systémem, nerezovou vodní nádrží, systémem automatického mazání a možností jednoho či dvou portálových mostů a jedné nebo více řezacích hlav.
Evolution 3D je 5osý řezací systém, který automaticky udržuje konstantní vzdálenost mezi tryskou a materiálem pomocí senzoru Touch Wave™. To se také provádí, když se řezná hlava otáčí. Interpolace osy může dosáhnout až ± 69° v libovolném 3D směru (na přání je možné realizovat až ± 90° a systém nekonečné rotace).
Široká nabídka špičkových vodních paprsků
3, 4 nebo 5 osé řešení

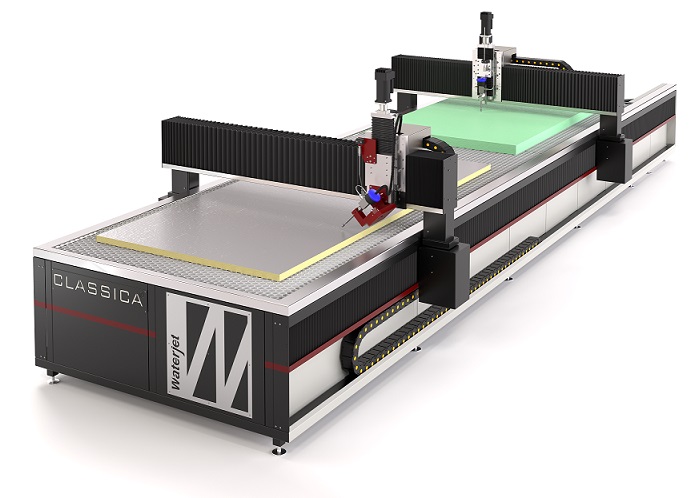

Jedno či dvou portálová varianta systému
Rozměr 1250 x 1250 mm až 12 200 x 4000 mm
Zesílený portál Konstrukce z širokých hliníkových trubek pro maximální pevnost a tuhost je navržena tak, aby podporovala a zaručovala vysokou tuhost proti ohybu, kroucení, vibracím a rezonanci.
Referenční čtverec nulového bodu upevněný na nádrži
4 strany kompletního otevřeného prostoru pro nakládku a vykládku
Samostatná nádrž z nerezové oceli o tloušťce dna 10 mm MS
SPECIÁLNÍ ZÁKAZNÍCKÉ ŘEŠENÍ NA MÍRU:

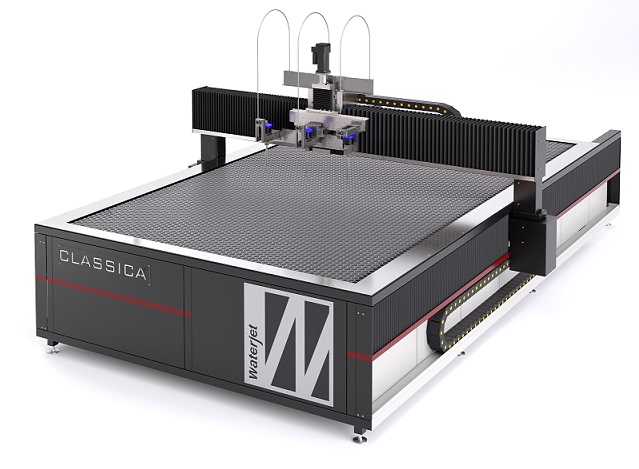

s více hlavami na jednom nebo více portálech s možností kombinovat technologie řezání vodním paprskem, vrtání, HYDROFINISH
HYBRIDNÍ ČERPADLO SE SERVOPOHONEM 4 150 barů (60 000 psi)
SERVODRIVE™ je inovativní HYBRIDNÍ čerpadlo s vysokou účinností (90 %). Hybridní servopohon čerpadla s PATENTOVANÝM progresivním výkonem. Hydraulickým systémem schopným generovat tlak až 4 150 barů (60 000 psi). CNC řízení synchronizuje pracovní cyklus čerpadla zajišťující 37% úsporu energie v porovnání se současným vysokotlakými čerpadly na trhu.
HYBRIDNÍ ČERPADLO SE SERVOPOHONEM 6 500 barů (95 000 psi)
HYPERDRIVE™ je inovativní zařízení s vysokou účinností (85 %). HYBRIDNÍ servointenzivní čerpadlo s PATENTOVANÝM progresivním hydraulickým systémem s regulací otvorů, který je schopen generovat tlak až 6 500 barů (95 000 PSI). CNC řízení synchronizuje pracovní cykly čerpadla a zajišťuje 45% úsporu energie v porovnání se současným vysokotlakými čerpadly na trhu.
E-DRIVE ELEKTRICKÉ ČERPADLO 4 200 barů (61 000 psi)
EDRIVE™ je inovativní plně elektrické bezolejové vysokotlaké čerpadlo s vysokou účinností (95 %), které dokáže vyvinout tlak až 4 200 bar (61 000 psi).CNC řízení synchronizuje pracovní cykly čerpadla s dvojitým účinkem nepřímého lineárního převodového systému, čímž zajišťuje díky konstantní regulaci otáček 40% úsporu energie ve srovnání s tradičním hydraulickými čerpadly poháněnými asynchronním motorem.
E-DRIVE PRO ELEKTRICKÉ ČERPADLO 6 000 barů (87 000 psi)
EDRIVE™ PRO je inovativní plně elektrické bezolejové vysokotlaké čerpadlo s vysokou účinností (90 %), které dokáže vyvinout tlak až 6 000 bar (87 000 psi).CNC řízení synchronizuje pracovní cykly čerpadla s dvojitým účinkem nepřímého lineárního převodového systému, čímž zajišťuje díky konstantní regulaci otáček 50% úsporu energie ve srovnání s tradičním hydraulickými čerpadly poháněnými asynchronním motorem.
Nabízíme hybridní servočerpadlo a plně elektrické servočerpadlo pro vodní paprsek navržené tak, aby snižovalo spotřebu energie během výrobního procesu. Vyrobeno s použitím udržitelných komponentů a účinného procesního regulátoru, včetně velmi účinného servomotoru motoru od renomovaného evropského výrobce ESA Automatio. Srovnávací výpočet spotřeby energie stroje níže ukazuje, jak moc zatěžuje jeden stroj účet za elektřinu a životní prostředí. Jedná se o praktický srovnání mezi čerpadlem
Hybrid SERVODRIVE™ a elektrické EDRIVE™ s tradičním hydraulickým čerpadlem:
SERVODRIVE™ : 27 kW/h X 8 hodin = 216 kW
EDRIVE™ : 26 kW/h X 8 hodin = 208 kW
HYDRAULICKÉ ČERPADLO : 37 kW/h X 8 hodin = 296 kW
Úspora činí 10 kW / 11kW během pracovního cyklu, k čemuž se připočítávají 4 kW jako přibližně 10% úspora v při vypnutém řežu.
Celková úspora je 14 kW / 15kW za hodinu. Konečnou roční úsporu lze snadno vypočítat.
Řezaní látek, dřeva, papíru, pěny a sendvičových materiálu, gumy, pryže, těsnění
Řezání kompozitních materiálu - Letecké komponenty, komponenty pro motoristický sport, protézy a systémy pro lékařský a ortopedický sektor, plasty
